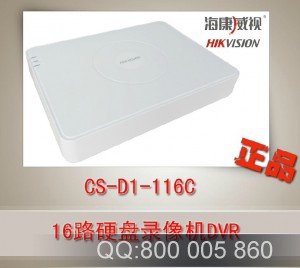

| 参数 | 型号 | CS-D1-104W | CS-D1-108W | CS-D1-116W | CS-D1-116C |
| 视音频输入 | 模拟视频输入 | 4路 | 8路 | 16路 | |
| BNC接口（电平：1.0Vp-p，阻抗：75Ω）PAL/NTSC自适应 | |||||
| 音频输入 | 1路 | ||||
| RCA接口（电平：2.0Vp-p，阻抗：1kΩ） | |||||
| 视音频输出 | CVBS输出 | 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） | |||
| 分辨率：PAL制式704*576；NTSC制式704*480 | |||||
| VGA输出 | 1路，分辨率：最大至1080P60 | ||||
| 1080P:1920×1080×60HZ | |||||
| SXGA:1280×1024×60HZ | |||||
| 720P:1280×720×60HZ | |||||
| XGA:1024×768×60HZ | |||||
| 音频输出 | 1路，RCA接口（线性电平，阻抗：1KΩ） | ||||
| 视音频编码参数 | 视频压缩标准 | H.264 | |||
| 视频编码分辨率 | WD1/4CIF/2CIF/CIF/QCIF | WD1/4CIF/2CIF/CIF/QCIF | |||
| (仅1、5、9、13路可支持WD1/4CIF/2CIF) | |||||
| 视频帧率 | PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 | ||||
| 视频码率 | 32Kbps-3072Kbps，可自定义，最大3072Kps | ||||
| 码流类型 | 复合流/视频流 | ||||
| 双码流 | 支持，子码流CIF、QCIF | ||||
| 音频压缩标准 | G.711 | ||||
| 音频码率 | 64kbps | ||||
| 同步回放 | 4路 | 8路 | 16路 | ||
| 硬盘驱动器 | 类型 | 1SATA | |||
| 最大容量 | 每个接口支持容量最大4TB的硬盘 | ||||
| 外部接口 | 语音对讲输入 | 1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ），与音频输入复用 | |||
| 网络接口 | 1个，RJ45 10M/100M自适应以太网口 | ||||
| USB接口 | 2个，USB 2.0（后） | ||||
| 其他 | 电源 | DC 12V | |||
| 功耗 | ≤10W（待定） | ≤15W（待定） | |||
| 工作温度 | -10℃--＋55℃ | ||||
| 工作湿度 | 10％--90％ | ||||
| 机箱 | 1U小机箱 | ||||
| 尺寸(单位：mm) | 200×200×45 | 295×185×45 | |||
| 重量 | ≤1.5Kg | ||||
