产品简介：

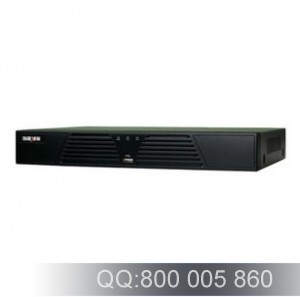

DS-7800H-SNH系列嵌入式网络硬盘录像机是海康威视自主研发
的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视
频编解码技术、嵌入式系统技术、存储技术和网络技术等。
DS-7800H-SNH系列嵌入式网络硬盘录像机可作为DVR进行本地独
立工作，也可联网组成一个强大的安全防范系统。在酒店、家庭、超市、
商铺等安防领域广泛应用。
订货型号：
HIK/DS-7804H-SNH/-AF-DVR-Ⅱ-B/4-1
HIK/DS-7808H-SNH/-AF-DVR-Ⅱ-B/8-1
HIK/DS-7816H-SNH/-AF-DVR-Ⅱ-B/16-1
功能特性：
l HDMI与VGA输出分辨率最高均达1920x1080；
l 支持HDMI、VGA、CVBS同时输出；
l 4路设备支持所有通道WD1实时编码，8路设备支持第1、5通道
最高WD1实时编码，其余通道最高支持CIF实时编码, 16路设备
支持第1、5、9、13通道最高WD1实时编码，其余通道最高支持
CIF实时编码
l 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区
域并进行中心缩放；
l 支持多画面分割下不同通道并行预览与回放；
l 最大支持16路同步回放；
l 支持标签定义、查询、回放录像文件；
l 支持回放时对录像场景的自定义区域进行智能搜索；
l 支持按事件查询、回放、备份录像文件；
l 支持录像文件倒放功能；
l 支持硬盘配额管理，不同通道可分配不同的录像保存容量；
l 支持硬盘盘组管理，不同通道可设定不同的录像保存周期；
l 支持重要录像文件保护功能；
l 支持1个SATA接口；
l 支持IPv6协议；
l 支持自建海康DDNS域名解析服务；
l 支持网络检测（网络流量监控、网络抓包、网络通畅）功能；
l 支持SNMP（简单网络管理）、支持UPnPTM（即插即用）、支持NTP
（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）、PPPoE（拨号上网）等协议。
技术参数：
|
型号 |
DS-7804H-SNH |
DS-7808H-SNH |
DS-7816H-SNH | |
|
视音频输入 |
模拟视频输入 |
4路 |
8路 |
16路 |
|
BNC接口（电平：1.0Vp-p，阻抗：75Ω）PAL/NTSC自适应 | ||||
|
音频输入 |
1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） | |||
|
视音频输出 |
CVBS输出 |
1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） | ||
|
HDMI |
1路，分辨率：1920*1080/60HZ、1280*1024/60HZ、1280*720/60HZ、 | |||
|
VGA输出 |
1路，分辨率：1920*1080/60HZ、1280*1024/60HZ、1280*720/60HZ、 | |||
|
音频输出 |
1路，RCA接口（线性电平，阻抗：1KΩ） | |||
|
视音频编码参数 |
视频压缩标准 |
H.264 | ||
|
视频编码分辨率 |
WD1/4CIF/CIF/QCIF实时 |
CIF/QCIF(第1、5路可支持WD1/4CIF/2CIF) |
CIF/QCIF(第1、5、9、13路可支持WD1/4CIF/2CIF) | |
|
视频帧率 |
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 | |||
|
视频码率 |
32Kbps-3072Kbps，可自定义，最大3072Kps | |||
|
码流类型 |
复合流/视频流 | |||
|
双码流 |
支持，子码流CIF、QCIF | |||
|
音频压缩标准 |
G.711 | |||
|
音频码率 |
64kbps | |||
|
同步回放 |
4路 |
8路 |
16路 | |
|
硬盘驱动器 |
类型 |
1SATA | ||
|
最大容量 |
每个接口支持容量最大4TB的硬盘 | |||
|
外部接口 |
语音对讲输入 |
1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ），与音频输入复用 | ||
|
网络接口 |
1个，RJ45 10M/100M自适应以太网口 | |||
|
USB接口 |
2个，USB 2.0 | |||
|
串行接口 |
1个，标准RS-485串行接口，半双工 | |||
|
其他 |
电源 |
DC 12V | ||
|
功耗（不含硬盘） |
≤10W |
≤10W |
≤15W | |
|
工作温度 |
-10℃--＋55℃ | |||
|
工作湿度 |
10％--90％ | |||
|
机箱 |
1U小机箱 | |||
|
尺寸 |
315 mm（宽）×230 mm（深）×45 mm（高） | |||
|
重量（不含硬盘） |
≤2Kg | |||
外网访问的几种方法：
1．公网静态IP接入
如果您可以联系电信或者网通运营商提供静态的公网IP那么只需要将相关的网络IP，掩码，网关参数填写进设备DVR/DVS
然后重新启动设备，就可以通过客户端软件或者IE输入IP来实现对于设备的远程访问了.
2.pppoe 接入
DVS支持PPPOE自动拨号的功能可以连接Modem进行ADSL拨号获取公网IP地址进行访问，方法是：
一：将设备ip 、掩码、网关均设置为0.0.0.0
二：开启PPPOE 输入ADSL拨号的用户名密码然后重起机器。
三：设备重起后等待一段时间那么会在IP地址处显示拨号获得的IP地址，然后通过拨号的公网IP地址进行访问。
但是通过这种方式获得的ip 地址是动态的，那么会给用户访问时造成困扰，IP总是会改变。
一种解决的方法是，在一台具有公网静态IP地址的电脑上运行我们公司提供的IPSERVER软件，将电脑IP地址填写进设备的DNS地址处，这时就可以在IPSERVER软件中发现这台DVR的IP地址，产品序列号等，通过客户端软件进行访问，注册时将注册模式选择为“私有域名解析”
通过这种域名解析的方式，来访问设备；然而用户使用比较多的方式还是第三种方式，请看3。
3.路由器方式接入。
DVS/DVR连接路由器，设置DVS ip地址 、掩码、网关（设置为路由器内网IP ）与硬盘录像机在一个网段，路由器通过拨号或者
别的方式获得公网IP在路由器中做端口映射，路由器如果是动态IP可以通过路由器的DDNS功能来绑定域名，通过客户端软件或者
IE直接输入域名的方式来访问。
以上方式均为设备接入外网的方式，至于访问方式可以通过两种方式来进行访问：
一： 通过IE 输入设备的IP地址或者域名 （不管是局域网还是内网），只要知道设备IP地址或域名，并且通过ping命令来查看网络连接正常，那么都可以在IE 地址处输入设备IP地址域名访问，只是第一次通过IE访问时需要从DVR/DVR下载一个控件，请减低您IE的安全级别，控件顺利安装后，就可以进入登陆界面输入DVR/DRS用户名密码（出厂为 admin 12345）访问了。
二 ：通过客户端访问，请先在配置的中间的白色区域上点击右键创建一个区域，再单击区域名称，选择添加设备
按照下图填写相关的参数，填写完成后点击确定，然后点击预览双击通道名称就可以预览到图像了 。
注意： 如果用户使用花生壳等方式做域名解析访问，那么需要在客户端软件填写配置信息“注册模式”处选择“普通域名解析”，如果用户采用海康的IPSERVER软件做域名解析那么请选择注册模式为“私有域名解析”
1.2 录像状态和设置
录像可分为两种录像方式：手动录像和自动录像。手动录像在关机后重开、重启后需要手动打开，自动录像开机即可自动录像。可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态。
黄色：有视频信号，但不在录像
绿色：自动定时录像
粉红色：手动录像
红色： 报警录像
蓝色：移动侦测录像
白色：无视频信号
1.2.1 自动录像的设置
进入录像设置，将开启录像打勾，进入设置界面
如果是全天录像，可直接将“全天录像”打钩，在选择相应的录像方式。（如果是移动侦测或报警录像的话，需要分别设置相应的布防）。
若不是全天录像，选择对应的时间段即可（时间段不可以交叉或重复）。在分别设置其他天数的录像计划，如果相同，可以直接选择复制即可。
重复以上步骤，分别设置其他通道的录像设置，也可以直接复制到其他通道。
1.2.2 移动侦测录像的设置
在录像设置里设置录像时间计划，方式为移动侦测方式；（方法见上）
进入图像设置界面，选择一个通道，设置移动侦测的灵敏度和区域。（进入区域设置界面按“云台控制”可以直接选择全部区域，此时界面为红色）。
进入处理界面设置移动侦测触发录像通道和布防时间以及处理方式。
重复以上步骤，完成其他通道的设置。也可直接复制完成。（需要注意的是区域设置不能复制，需要手动设置）。
2.远程访问
通过广域网访问可以采取以下两种方式来做：
1、通过路由器配置端口映射
给硬盘录像机设置IP地址，掩码，网关等，方法和路由器下局域网内的电脑网络设置相同。
在路由器里“转发规则”中的“虚拟服务器”中进行端口映射。服务端口填入8000，填入IP地址，选择协议为“ALL”或“TCP”，并将该服务启用。（如果通过IE访问，还需要添加80端口的映射。）
申请一个动态域名，在路由器的“动态DDNS”中设置动态域名解析。
在添加设备的时候注册模式选择“普通域名解析”，然后输入注册的动态域名和设备的用户名和密码就可以完成设置。
2、通过IPserver动态解析
在公网上有固定IP地址的服务器上上运行IPserver软件。
在硬盘录像机上设置DNS服务器的地址为服务器的IP地址。
在使用客户端软件添加设备的时候注册模式选择“私有域名解析”并填上设备的用户名和密码，填入DNS主机的地址以及设备的序列号。（通过序列号或设备名称在服务器上注册来进行解析）
2.1 客户端的设置
使用客户端的时候需要首先添加设备，才可以进行预览，配置等操作。
首先进入“配置”里面的“设备管理”界面，在“预览”下面的白色矩形框里右键点击首先添加一个根节点。右键点击根节点添加设备，弹出一个对话框。
在弹出的对话框中注册模式选择“普通IP模式”，输入设备的IP地址，登录硬盘录像机的用户名和密码就可以完成。若为远程访问通过端口映射并配合申请的域名来使用的，则选择“普通域名解析”，填入申请的域名即可；如果是使用ipserver解析，则需要选择“私有域名解析”。
2.2 IE访问
使用IE进行访问的时候，直接在地址栏里输入设备的IP地址即可。如果设备的http端口有修改过，则需要加修改的端口号。
当电脑访问设备的时候需要先从设备里下载控件安装后才可以正常访问，否则可能出现输入用户名和密码后点登录没有反应的情况。如果遇到上述情况，可以在“internet选项”里选择“安全”，在选择“自定义级别”，将有关ActiveX的6条安全设置全启用即可，在访问成功后即可以将设置还原。
如果登录的时候显示网页上有错误，无法进去的情况，有可能是以前下载的控件文件有损坏或下载没有完全造成的。在这种情况下，关闭IE，进入windows系统目录下，找到Download progrmfile文件夹，将其中的相关控件信息删除。（HCNETActive Control V1.5）；然后进入system32,删除以下文件：HCNETVideoActiveX.ocx,HCNETSDK.dll,playm4.dll。
2.3 流媒体服务器的使用
流媒体服务器的设置步骤大概如下：
1、在某台电脑上运行流媒体服务器软件。
2、设置流媒体转发的连接用户数，视频数和端口的相关设置（1.0版本），如果是2.0版本，则只需要配置端口号。
3、在每台需要访问的电脑上的客户端里点“配置”，在“设备管理”里面右键点击根节点添加流媒体服务器，IP为运行流媒体服务器软件的那台PC机的IP，端口号与修改的端口需保持对应。
4、开始预览，这时候在流媒体软件中能看到转发的信息，表示设置成功。
说明：流媒体软件需要配合客户端使用，使用IE访问的话则没有效果。
3.云台控制
一般情况下，在设置解码器参数时，主要是设置通道号，解码器类型，波特率和地址位。这四个参数只要有一个设置不正确，就会导致云台不受控。
一般情况下使用485口的T+和T-来连接解码器的正负引脚。如果485口是RJ45头，则分别是第一脚和第二脚（1正2负）。
云台不受控制的原因主要如下：
可能原因：
1、RS-485接口电缆线连接不正确，RJ45水晶头的把柄朝下，从左向右数第一根线为正(D+、A)，第二根线为负(D-、B)；
2、云台解码器类型不对；
3、云台解码器波特率设置不正确；
4、云台解码器地址位设置不正确；
5、主板的RS-485接口坏。（一般电压为1-5V）
支持巡航的协议：
DM_DYNACOLOR 、 HD600 、KALATEL_KTD_312 、 SAE/YAAN 、DENNARD_DOME 、SAMSUNG、PANASONIC、CW860、TECHWIN
PTS
