详细介绍:
一．产品概述

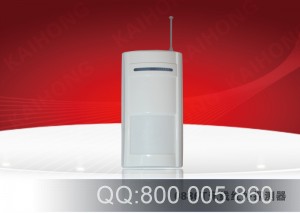

本产品为无线幕帘型被动红外探测器。它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能。从设计上保证了产品的稳定性。当有入侵者进入探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向报警主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的的安全防范。
二．功能特点
●探测距离可调节
●真实温度补偿技术
●电池欠压报警指示
●探测延时可选择
●编码振荡速率可选择
●抗射频干扰（20V/m-1GHz）
●无线电信号输出
●超低功耗电路设计
●采用SMT工艺制造、抗RFI、EMI干扰
三．技术参数
1．工作电压：DC3V 2节“AA”电池
2．静态电流：≤25uA
3．报警电流：≤10mA
4．电池寿命：1年
5．探测距离：可调节（2米、4米、9米）
6．振荡速率：可调节（155、275、335、475）
7．探测角度：15度
8．自检时间：约30s
9．报警指示：红色LED灯
10．欠压指示：黄色LED灯
11．工作温度：-10℃ ～ +50℃
12．环境湿度：最大95％RH（无凝结现象）
13．安装高度：1.7～2.5米
14．发射频率：315MHz或433MHz
15．发射距离：空旷距离200米
16．外型尺寸：110×69.5×40mm
四．安装条件
1．避免安装在户外、有宠物的地方、空调及热
源附近、太阳直射的地方、转动物体下面。
2．安装表面应坚固，且不振动。
3．探测器安装在入侵者容易通过的地方。
五．安装步骤
1．选择合适的位置、高度安装探测器支架。
2．将探测器的前盖从尾部处打开，再从天线处将电
路板移出，取出电路板。
3．将探测器的后盖固定在支架上。
4．装入电路板固定好，将电池正确安装在电池槽内。
5．前盖、后盖先装好尾部再用力压紧既可。
六．操作说明
1．LED灯： ①黄色灯亮时，表示电池电压低，须
更换电池，避免影响探测器工作。
②红色灯亮时，表示正在发射信号。
2．探测时间：①跳针跳至“5s”时每隔5秒探测
1次
②跳针跳至“5min”时每隔5分钟探
测1次
3．探测距离：①根据个人所须、实际情况设定探测
距离 ②根据环境温度而改变探测距离。
4．测试开关：此开关可作为登陆主机的触发开关。
当使用学习型报警主机时，将报警主
机设置在学习模式下，按下测试开关，
既可将探测器登陆到报警主机。
5．跳针设置：①发射振荡电阻速率设置，将
短路环插在相邻的两根跳针上，对
应的数字的速率分别是 335、155、
275、475。（只可选其一）根据不同
速率的报警主机而定。
②地址码的设置，有1～8组，
每组有3个码，最多可设定6561个
地址码。
③防区（数据）码的设置如图6，
D0～D3对应芯片第10～13脚，
根据报警主机防区类型而自定。
七．注意事项
1．请按说明书正确安装和使用，不可触摸传感器表
面，以免影响探测器的灵敏度，如须清洁传感器，
请断开电源后用软布沾少许酒精擦试。
2．本产品可减少事故的发生，但不能确保万无一失。
为了您的安全，除了正确使用本产品，在日常的
生活中应提高警惕，加强安全防患意识。
3．为保证探测器能够正常的工作，应保持探测器电
源的供应，须周期性地进行步行测试，建议每周
一次．
